فشار نرمال گاز R22 در چیلر چند PSI است؟ جواب یک عدد ثابت نیست. فشار ساکشن به دمای تبخیر واقعی مبرد، بار حرارتی و عملکرد اواپراتور وابسته است؛ فشار دیسشارژ نیز با دمای چگالش، هوای ورودی کندانسور و هوادهی فن‌ها تغییر می‌کند. این مطلب، نسخه تکمیلی و قابل جست‌وجوی کاروسل آموزشی چیلر انار است.
جدول فشار و دمای گاز R22 (مبنای معتبر)
برای تبدیل فشار گیج به دمای اشباع یا برعکس، از جدول فشار–دمای مبرد (PT Chart) استفاده کنید. اعداد زیر از مرجع شرکت آرکما / Forane استخراج و گرد شده‌اند و به psig یعنی فشار نسبت به جو اشاره دارند؛ نه فشار مطلق و نه فشار مجاز تمام کمپرسورها.
| دمای اشباع R22 | فشار گیج متناظر |
|---|---|
| ۰°C | ۵۷٫۵ psig |
| ۵°C | ۷۰ psig |
| ۱۰°C | ۸۴٫۱ psig |
| ۱۵°C | ۹۹٫۸ psig |
| ۳۵°C | ۱۸۱٫۸ psig |
| ۴۰°C | ۲۰۷٫۷ psig |
| ۴۵°C | ۲۳۶٫۱ psig |
| ۵۰°C | ۲۶۷٫۱ psig |
منبع فنی: جدول رسمی Pressure–Temperature مبرد R22 شرکت آرکما.
فشار ساکشن R22 و دمای آب مخزن چه ارتباطی دارند؟
دمای تبخیر مبرد در یک چیلر معمولاً از دمای سیالِ در حال خنک‌کاری پایین‌تر است تا انتقال حرارت انجام شود. اختلاف این دو دما ثابت نیست و با نوع مبدل (صفحه‌ای یا کویلی)، سطح انتقال حرارت، رسوب، دبی آب، بار حرارتی و تنظیم شیر انبساط تغییر می‌کند. به همین دلیل، دو چیلر با آب ۱۰ درجه می‌توانند فشارهای ساکشن متفاوتی داشته باشند.

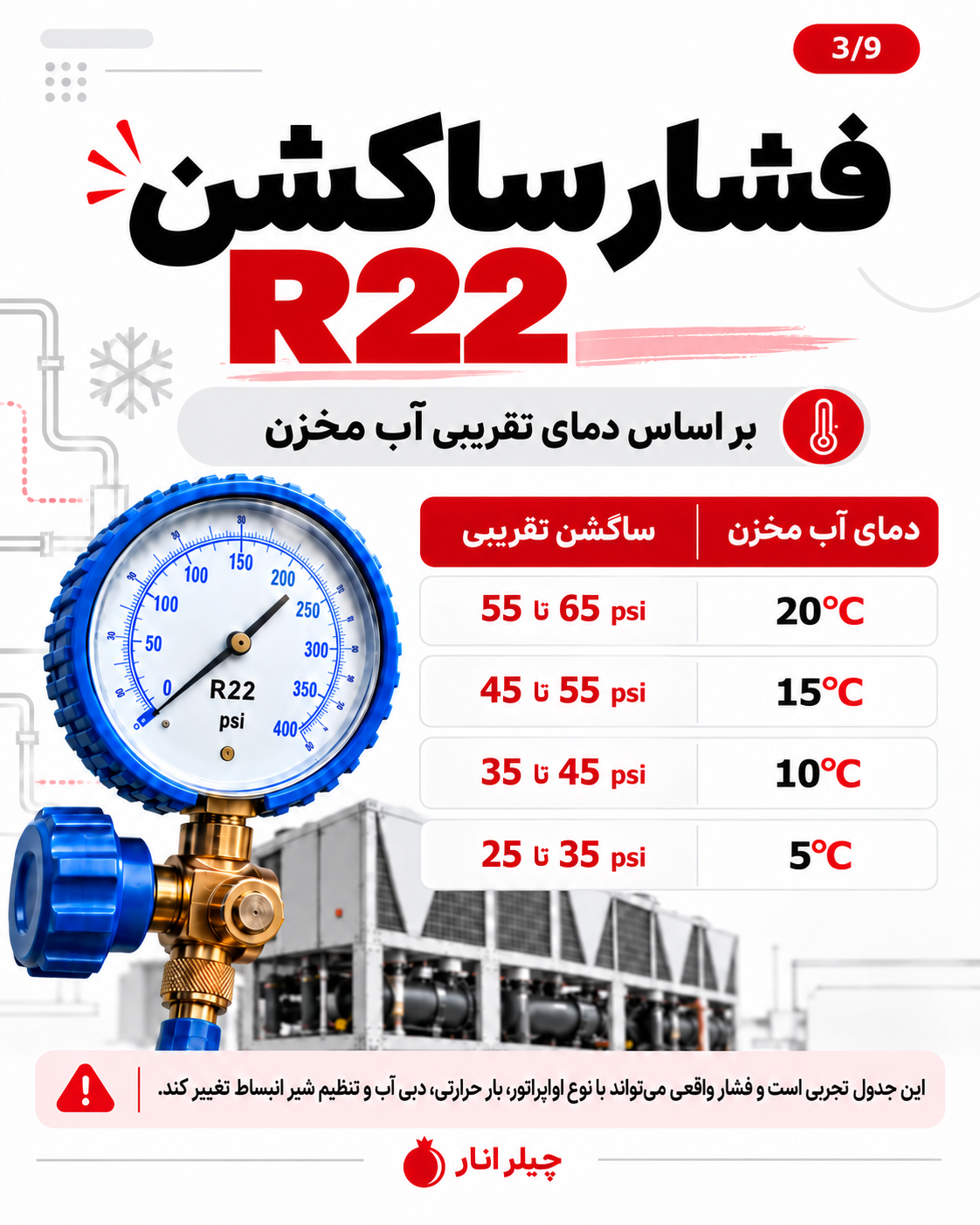

در اسلاید سوم این مجموعه، چند فشار در کنار دماهای آب مخزن برای فهم ساده‌تر موضوع نشان داده شده است. این اعداد از آزمون استاندارد یا داده ثبت‌شده یک مدل مشخص به دست نیامده‌اند و نباید به‌عنوان «فشار نرمال R22» یا راهنمای مقدار شارژ استفاده شوند. به‌ویژه فشار پایین ساکشن هنگام سرد بودن آب، می‌تواند به دمای تبخیر زیر صفر و خطر یخ‌زدگی آب در مبدل اشاره کند.
فشار دیسشارژ R22 در چیلر هواخنک
فشار سمت بالای کمپرسور عمدتاً با دمای اشباع چگالش مبرد تعیین می‌شود. برای مثال، در چگالش ۴۰ درجه، فشار اشباع R22 حدود ۲۰۸ psig و در ۵۰ درجه حدود ۲۶۷ psig است؛ اما دمای هوای ورودی کندانسور لزوماً معادل دمای چگالش نیست. اختلاف دمای چگالش و هوای محیط، به اندازه کندانسور، تمیزی فین‌ها، سرعت فن، دبی هوا و بار دستگاه بستگی دارد.

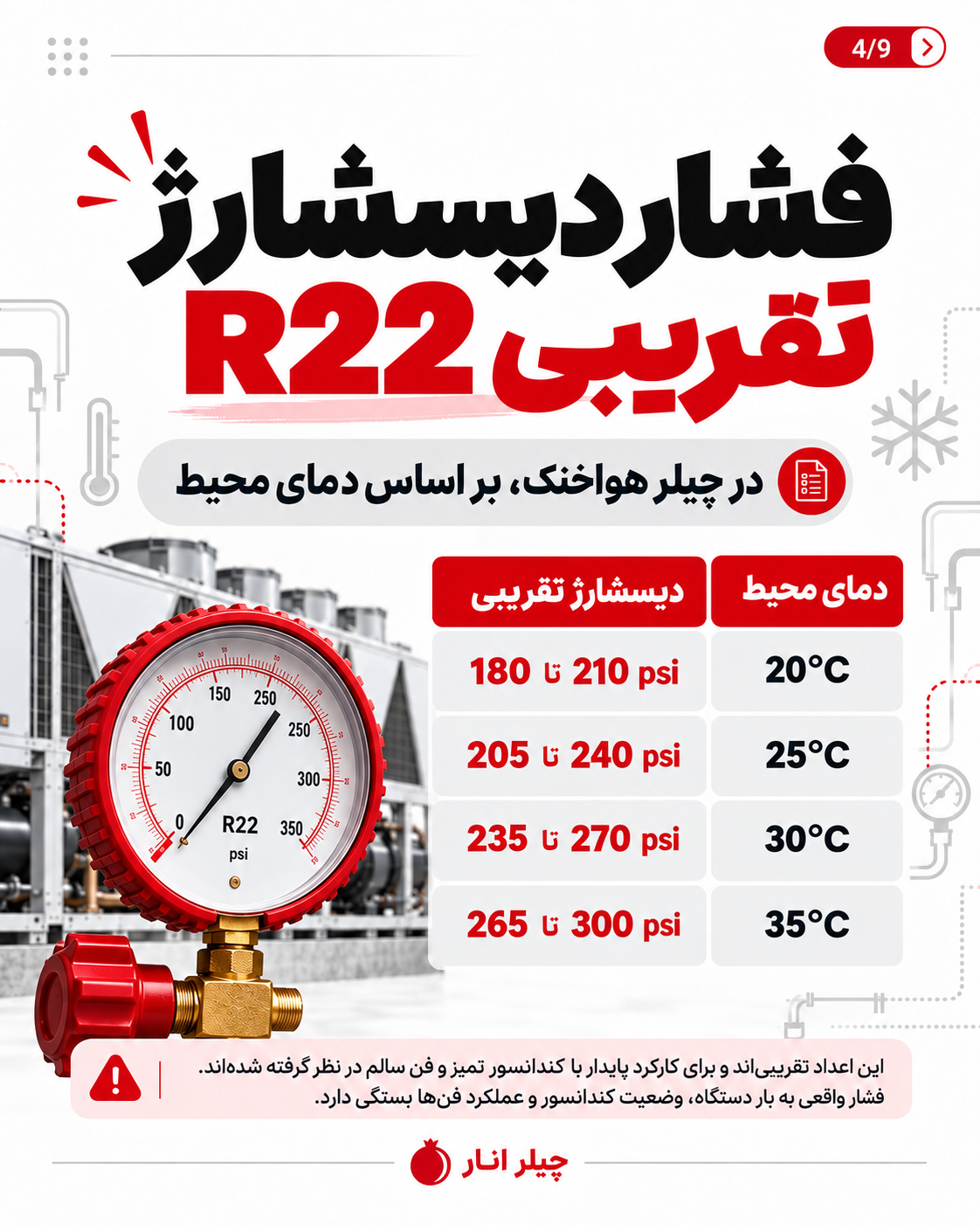

بازه‌های اسلاید چهارم تخمین‌های آموزشی برای بعضی چیلرهای هواخنک با کندانسور تمیز و فن سالم هستند، نه استاندارد عمومی. اگر فشار دستگاه بالاتر از انتظار است، پیش از هر اقدام روی شارژ مبرد، وضعیت فن‌ها، تمیزی کندانسور، دمای هوای ورودی و سابکول را کنترل کنید.
راهنمای سریع عیب‌یابی فشار ساکشن و دیسشارژ
| علامت | بررسی‌های اولیه |
|---|---|
| ساکشن پایین | کمبود تغذیه اواپراتور، افت بار، کاهش دبی آب یا یخ‌زدگی؛ سوپرهیت و افت دما در درایر را بررسی کنید. |
| ساکشن بالا | بالا بودن بار، باز بودن بیش‌ازحد شیر انبساط یا کاهش توان مؤثر کمپرسور؛ دمای آب و سوپرهیت را مقایسه کنید. |
| دیسشارژ بالا | کویل کثیف، هوادهی ناکافی، گردش مجدد هوای گرم، اضافه‌شارژ یا گاز غیرقابل‌تقطیر؛ سابکول و دمای هوای ورودی را بررسی کنید. |
| دیسشارژ پایین | دمای محیط یا بار پایین، فشار چگالش کنترل‌شده در حالت کم‌بار یا احتمال عملکرد غیرعادی کمپرسور؛ شرایط کنترل فن را بررسی کنید. |
برای بررسی عمیق‌تر بخش پرفشار، مقاله ۸ علت افزایش فشار کندانسور چیلر و عیب‌یابی High Pressure را بخوانید. در مورد حباب‌های خط مایع هم مطلب حباب سایدگلاس و علت‌های آن مفید است.
چرا فقط با دیدن فشار نمی‌توان گاز شارژ کرد؟
سوپرهیت از اختلاف دمای لوله ساکشن با دمای اشباع متناظر با فشار ساکشن محاسبه می‌شود؛ سابکول هم اختلاف دمای اشباع مایع و دمای واقعی خط مایع در محل مناسب اندازه‌گیری است. نوع شیر انبساط، داشتن رسیور، کنترل فشار کندانس و داده‌های سازنده تعیین می‌کنند این اعداد را چگونه تفسیر کنیم. در نتیجه فقط بر اساس گیج، اقدام به اضافه یا کم‌کردن مبرد نکنید.
جدول فشار سایر گازهای مبرد؛ R134a، R404A، R407C و R410A

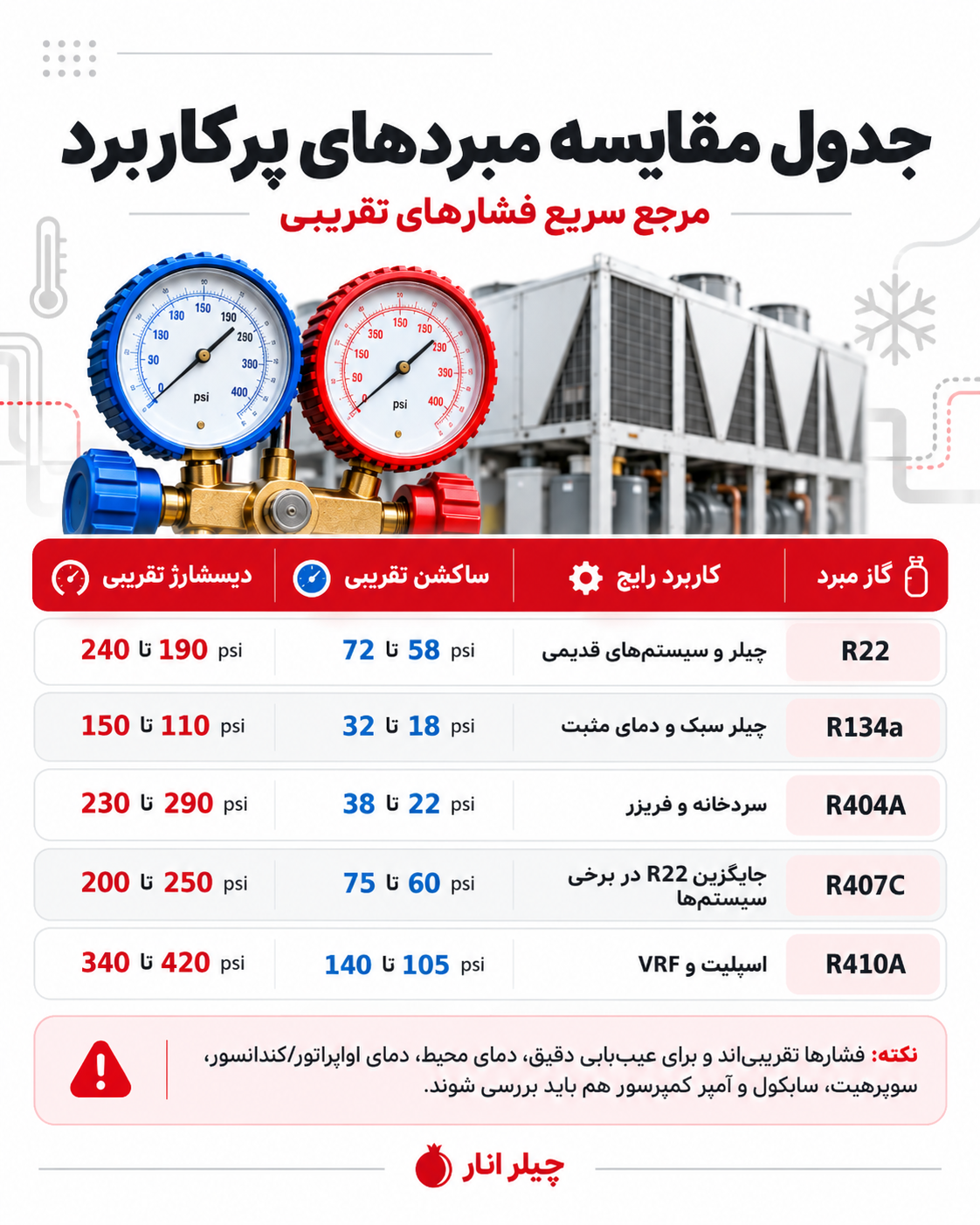

برای بقیه گازهای پرکاربرد تبرید هم دقیقاً همین نکته وجود دارد: فشار ساکشن و دیسشارژ، عددی ثابت و مستقل از شرایط کار نیست. مبردهای R134a، R404A، R407C و R410A در فشارهای متفاوتی کار می‌کنند و برای مقایسه درست باید دمای اشباع تبخیر و چگالش، بار دستگاه و شرایط اندازه‌گیری مشخص باشد. در تصویر زیر، یک جدول مقایسه‌ای ساده از پنج مبرد را می‌بینید که نسخه آن برای مخاطبان اینستاگرام چیلر انار هم تهیه شده است.
برای آشنایی بیشتر با ویژگی‌ها و کاربرد هر مبرد، مطلب انواع گاز مبرد چیلر را هم مطالعه کنید.

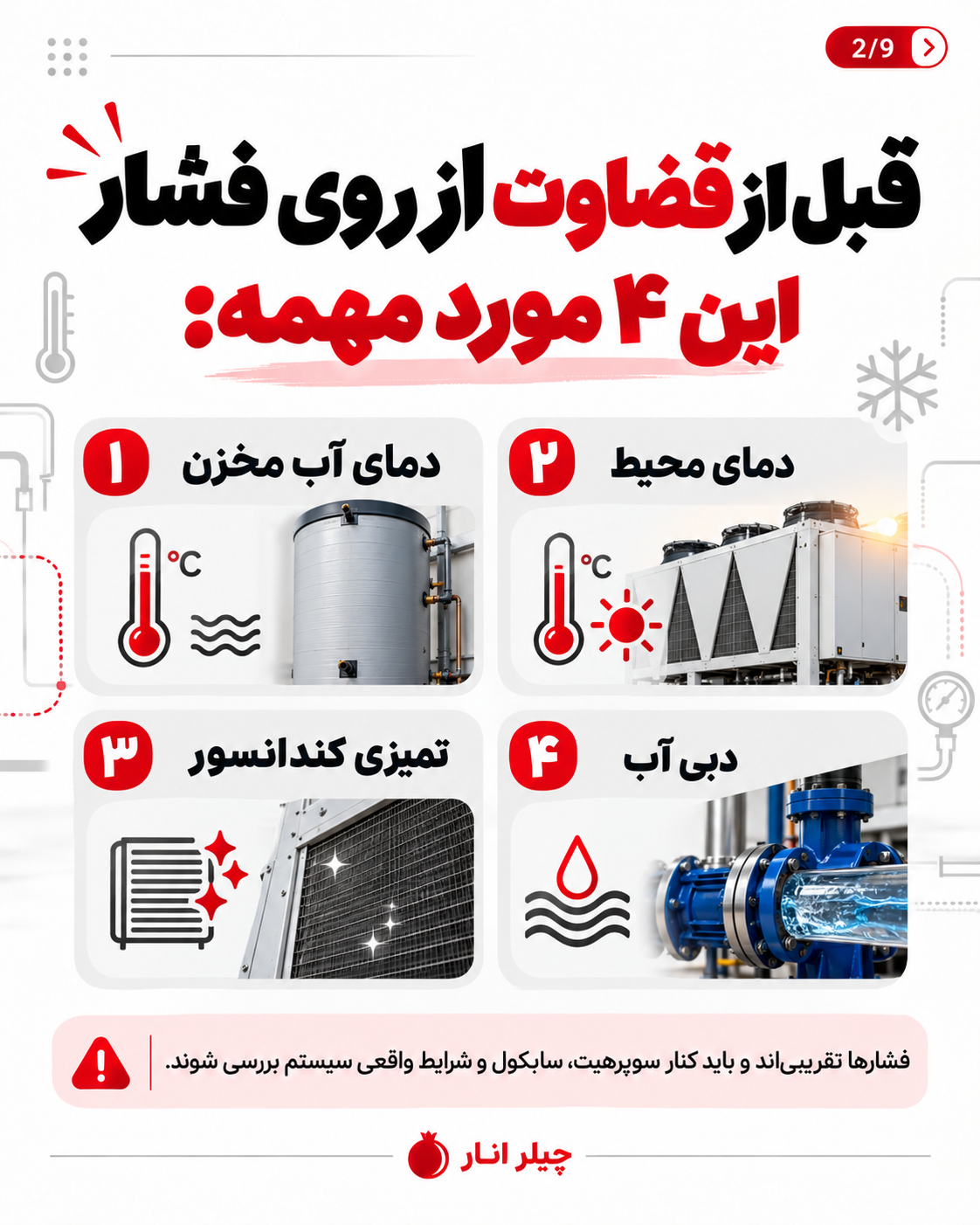

۹ اسلاید تصویری عیب‌یابی فشار R22
تمام تصاویر پست آموزشی چیلر انار در ادامه آمده‌اند. روی هر تصویر بزنید تا نسخه بزرگ باز شود. توجه: اسلایدهای عددی (۳ و ۴) مثال‌های تصویری‌اند؛ مرجع عددی استاندارد این مقاله همان جدول فشار–دمای آرکما در بخش بالاست.
سؤالات پرتکرار
آیا فشار ساکشن R22 در آب ۱۰ درجه همیشه یکسان است؟
خیر. دمای اشباع مبرد، نوع مبدل، بار حرارتی و تنظیم شیر انبساط تعیین‌کننده‌اند. دمای آب به‌تنهایی برای تعیین فشار ساکشن کافی نیست.
اگر دیسشارژ R22 بالا رفت یعنی گاز دستگاه زیاد است؟
لزومی ندارد. کندانسور کثیف، خرابی فن، هوای گرم ورودی یا گاز غیرقابل‌تقطیر هم می‌توانند فشار بالا ایجاد کنند؛ ابتدا شرایط کندانسور و سابکول را بررسی کنید.
جدول دقیق فشار–دما چه کمکی می‌کند؟
فشار گیج را به دمای اشباع همان مبرد تبدیل می‌کند تا در کنار دمای لوله، سوپرهیت یا سابکول محاسبه شود؛ اما به‌تنهایی حجم شارژ یا سلامت سیستم را تعیین نمی‌کند.
