علت بالا رفتن فشار کندانسور چیلر چیست؟ ۸ دلیل و روش عیب‌یابی High Pressure

چرا فشار کندانسور چیلر بالا می‌رود؟ اگر فشار رفت کمپرسور زیاد شده، دستگاه با خطای High Pressure / HP متوقف می‌شود یا در هوای گرم آمپر کمپرسور بالا می‌رود، لزوماً مشکل از «زیاد بودن گاز» نیست. کثیفی کندانسور، خرابی فن، گردش دوباره هوای داغ، ورود گازهای غیرقابل‌تقطیر و چند عامل دیگر می‌توانند همین علامت را ایجاد کنند. در این راهنمای تخصصی چیلر انار، ۸ علت اصلی و ترتیب درست تشخیص آن‌ها را بررسی می‌کنیم.

پاسخ کوتاه: ابتدا عملکرد فن و مسیر عبور هوا از کندانسور را بررسی کنید؛ سپس فشار را با دمای اشباع همان مبرد تطبیق دهید و با سابکول، دمای محیط و شرایط بار تصمیم بگیرید. از روی یک عدد PSI به‌تنهایی نه می‌توان تشخیص داد و نه مقدار شارژ مبرد را تعیین کرد.

فشار کندانسور چیلر یعنی چه و چرا بالا می‌رود؟

کمپرسور بخار مبرد را متراکم می‌کند و به سمت کندانسور می‌فرستد. کندانسور باید گرمای جذب‌شده در اواپراتور به‌اضافه انرژی واردشده به کمپرسور را به هوا یا آب منتقل کند. وقتی دفع حرارت دشوار شود، سیستم معمولاً برای انتقال گرما به دمای تقطیر بالاتر نیاز پیدا می‌کند و در نتیجه فشار سمت پرفشار افزایش می‌یابد. افزایش فشار کندانس به‌خصوص اگر از محدوده مجاز کمپرسور خارج شود، می‌تواند راندمان را کم کند و باعث قطع حفاظت شود.

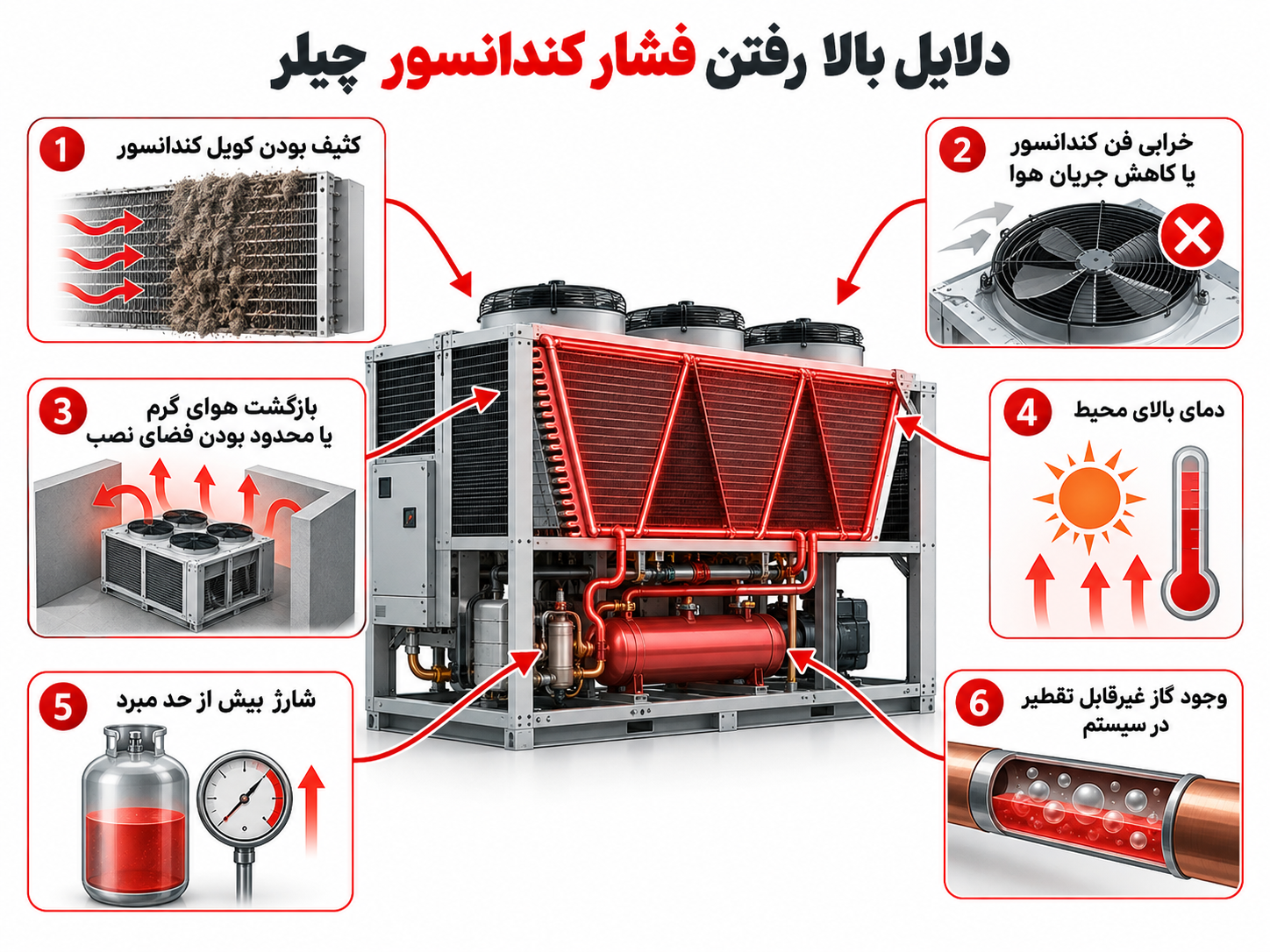

۸ علت اصلی بالا رفتن فشار کندانسور چیلر

۱. کثیفی و گرفتگی پره‌های کندانسور هواخنک

گردوغبار، پرز، آلودگی صنعتی و خم‌شدن فین‌ها، سطح مؤثر انتقال حرارت و عبور هوا را کاهش می‌دهد. در نتیجه دمای تقطیر و فشار هد می‌توانند بالا بروند؛ خصوصاً در روزهای گرم. ابتدا وضعیت سطح ورودی و خروجی کویل را بازدید کنید و در صورت نیاز با روش سازگار با جنس و پوشش کویل تمیزکاری انجام دهید. فشار آب بیش‌ازحد ممکن است فین‌ها را خراب کند.

۲. خرابی فن کندانسور یا کار نکردن دور و مرحله دوم

در چیلرهایی که دو یا سه فن دارند، گاهی فن اول می‌چرخد اما فن دوم با بالا رفتن فشار وارد مدار نمی‌شود. خرابی کنتاکتور، خازن فن تک‌فاز، موتور، برد کنترل، سنسور یا فرمان مرحله‌بندی از علت‌های رایج است. چرخیدن فن به‌تنهایی کافی نیست: جهت چرخش، سرعت، سلامت پروانه و میزان هوادهی واقعی هم مهم‌اند.

۳. بسته بودن مسیر هوا و برگشت هوای داغ به کندانسور

نصب چیلر زیر سقف کوتاه، چسباندن دستگاه به دیوار، قرارگیری در اتاقک بی‌تهویه یا برگشت هوای خروجیِ داغ به مکش فن باعث می‌شود دمای هوای ورودی کندانسور از دمای محیط بالاتر برود. دمای هوا را واقعاً در ورودی کندانسور اندازه بگیرید؛ فقط به دماسنج هوای بیرون اتکا نکنید. محل نصب و فواصل آزاد باید با دستورالعمل سازنده تطبیق داشته باشد.

۴. دمای محیط بالا یا ظرفیت نامناسب کندانسور

بالا رفتن دمای هوای بیرون به‌طور طبیعی دمای تقطیر را افزایش می‌دهد؛ هر فشار بالایی نشانه خرابی نیست. اما اگر کندانسور برای بار حرارتی یا دمای طراحی کوچک انتخاب شده باشد، دستگاه در اوج گرما می‌تواند از محدوده قابل‌قبول خارج شود. شرایط واقعی را با ظرفیت طراحی کندانسور و محدوده عملکرد مجاز کمپرسور مقایسه کنید.

۵. شارژ بیش‌ازحد مبرد

در بعضی آرایش‌ها، اضافه‌شارژ باعث تجمع مایع و کاهش سطح مؤثر کندانسور برای دفع حرارت می‌شود؛ فشار سمت بالا افزایش پیدا می‌کند و ممکن است سابکول نیز زیاد شود. با این حال در سیستم دارای رسیور، رفتار مبرد به حجم رسیور و طراحی مدار وابسته است. نتیجه‌گیری فقط از فشار یا از شفاف بودن سایدگلاس صحیح نیست؛ مقدار شارژ، شرایط کاری، سابکول و مشخصات سازنده باید کنار هم بررسی شوند.

۶. وجود هوا یا گاز غیرقابل‌تقطیر در مدار

اگر پس از تعمیر یا باز شدن مدار، وکیوم اصولی انجام نشده باشد، هوای باقی‌مانده می‌تواند فشار کل سمت پرفشار را افزایش دهد. در این وضعیت ممکن است رابطه فشار اندازه‌گیری‌شده و دمای واقعی تقطیر مبرد با حالت معمول سازگار نباشد. تشخیص و اصلاح این عیب نیازمند روش تخصصی، بازیافت مبرد و وکیوم مناسب است؛ تخلیه مستقیم گاز برای رفع فشار راه‌حل مجاز و مطمئنی نیست.

۷. بار حرارتی زیاد یا کارکرد خارج از شرایط طراحی

هنگام راه‌اندازی اولیه، آب مخزن بسیار گرم، بار فرایندی سنگین یا افزایش غیرعادی دبی و دمای سیال ورودی می‌تواند حرارت بیشتری به مدار تبرید تحمیل کند. در این شرایط فشار کندانس و جریان کمپرسور ممکن است افزایش پیدا کنند. باید دمای آب ورودی و خروجی اواپراتور، جریان آب، توان یا جریان کمپرسور و وضعیت کنترل ظرفیت را با شرایط انتخاب دستگاه مقایسه کرد.

۸. مشکل دفع حرارت در کندانسور آب‌خنک

در چیلر آب‌خنک، به‌جای فنِ کندانسور باید دبی و دمای آب کندانسور بررسی شود. کمبود دبی پمپ، گرفتگی صافی، رسوب در مبدل، خرابی برج خنک‌کننده یا بالا بودن دمای آب ورودی باعث بالا رفتن دمای تقطیر و فشار می‌شود. این مورد مختص کندانسورهای آب‌خنک است و نباید با عیوب فنِ کندانسور هواخنک اشتباه گرفته شود.

جدول عیب‌یابی سریع فشار بالای چیلر

فشار نرمال چیلر با گاز R22 چند PSI است؟

برای پاسخ باید دمای تقطیر، دمای هوای ورودی کندانسور، بار و نوع مبرد را بدانیم. عدد واحدی مثل «۲۵۰ PSI همیشه نرمال است» یا «۳۰۰ PSI حتماً اضافه‌شارژ است» قابل اتکا نیست. جدول زیر صرفاً رابطه تقریبی فشار اشباع مبرد R22 را نشان می‌دهد؛ اعداد بر حسب PSIG (فشار گیج) هستند، نه حد قطع پرشرسوئیچ و نه فشار مجاز همه کمپرسورها.

مثال آموزشی: اگر گیج سمت بالا در مدار R22 حدود ۲۶۷ PSIG نشان دهد، دمای اشباعِ متناظر نزدیک ۵۰ درجه سانتی‌گراد است. حال اگر دمای واقعی خط مایع در نقطه مناسب ۴۲ درجه باشد، سابکول حدود ۸ درجه به دست می‌آید؛ اما مناسب بودن همین ۸ درجه به طرح مدار و شرایط کار وابسته است. هیچ تصمیمی برای کم یا زیاد کردن مبرد را فقط با این مثال نگیرید.

سابکول و سوپرهیت در تشخیص فشار بالا چه کمکی می‌کنند؟

سابکول (Subcooling) اختلاف دمای اشباع متناظر با فشار سمت مایع و دمای واقعی مایع در همان محدوده است. سوپرهیت (Superheat) نیز اختلاف دمای واقعی لوله ساکشن با دمای اشباع متناظر با فشار ساکشن در نقطه سنجش است. در مبردهای مخلوط دارای گلاید، برای سابکول از دمای Bubble و برای سوپرهیت از دمای Dew استفاده می‌شود.

سابکول بالا می‌تواند سرنخی از تجمع مایع و اضافه‌شارژ باشد، اما به‌خصوص در مدارهای دارای رسیور یا کنترل فشار کندانس، نتیجه قطعی نیست. سوپرهیت و فشار ساکشن هم کمک می‌کنند بفهمیم هم‌زمان تغذیه اواپراتور یا بار دستگاه تغییر کرده است یا خیر. برای یادگیری عیب‌یابی خط مایع، مقاله حباب سایدگلاس چیلر و علت‌های آن را بخوانید.

ترتیب صحیح عیب‌یابی خطای High Pressure چیلر

• مرحله اول: از روی کنترلر و گزارش خطا مشخص کنید دستگاه واقعاً با HP قطع شده یا فقط فشار نمایشگر عدد بالایی نشان می‌دهد. تا روشن شدن علت، حفاظت را بای‌پس نکنید.
• مرحله دوم: نوع مبرد، فشار رفت و برگشت، دمای هوای ورودی کندانسور (یا دمای آب کندانسور)، دمای آب مخزن/اواپراتور و شرایط بار را ثبت کنید.
• مرحله سوم: مسیر دفع گرما را بررسی کنید: تمیزی کویل، روشن شدن همه فن‌ها، جهت هوا، دبی هوا و فاصله از دیوار؛ در سیستم آب‌خنک، دبی و دمای آب کندانسور.
• مرحله چهارم: در صورت ایمن و مجاز بودن شرایط، فشار پایدار را با جدول فشار–دمای مبرد تطبیق دهید و دمای لوله مایع، سابکول، سوپرهیت و جریان کمپرسور را اندازه‌گیری کنید.
• مرحله پنجم: اگر مشکل با بررسی دفع حرارت توضیح داده نشد، سوابق شارژ، تغییرات اخیر مدار، نوع مبرد، وجود رسیور و احتمال گاز غیرقابل‌تقطیر را به‌صورت تخصصی بررسی کنید.
• مرحله ششم: پس از رفع علت، عملکرد حفاظت HP، کنترل فن‌ها و شرایط کار دستگاه را با مقادیر تعیین‌شده سازنده بازبینی کنید.

فرق فشار بالای واقعی با خرابی پرشرسوئیچ چیست؟

اگر چیلر با خطای HP متوقف می‌شود اما گیج کالیبره و مستقل، فشار غیرعادی تأیید نمی‌کند، احتمال خطای سنسور یا ترانسدیوسر، اشکال سیم‌کشی، تنظیم نادرست پرشرسوئیچ یا مسیر اندازه‌گیری وجود دارد. فشار لحظه قطع باید با تجهیزات مناسب و از محل اندازه‌گیری صحیح ثبت شود؛ مقایسه فشار چند دقیقه بعد از خاموشی برای قضاوت درباره علت قطع کافی نیست.

سؤالات پرتکرار درباره بالا رفتن فشار چیلر

آیا بالا رفتن فشار رفت چیلر همیشه به معنی اضافه بودن گاز است؟

خیر. در چیلر هواخنک، ابتدا گرفتگی کندانسور، توقف فن و بازگشت هوای داغ را بررسی کنید. اضافه‌شارژ تنها یکی از علت‌های ممکن است.

اگر کندانسور تمیز باشد ولی چیلر High Pressure بدهد چه کنیم؟

روشن شدن تمام فن‌ها، دور واقعی موتور، کنترل مرحله‌بندی، دمای هوای ورودی کویل، بار دستگاه، نوع مبرد و سابکول را بررسی کنید. در صورت تعمیر اخیر، احتمال هوای غیرقابل‌تقطیر و اشکال شارژ را نیز در نظر بگیرید.

آیا می‌توان برای جلوگیری از ارور HP، فشار قطع را بالاتر تنظیم کرد؟

نه به‌عنوان راه‌حل عیب‌یابی. مقدار قطع باید با حداکثر فشار مجاز اجزای مدار، محدوده عملکرد کمپرسور و دستورالعمل سازنده سازگار باشد. بالا بردن بی‌حساب ست‌پوینت می‌تواند ریسک آسیب را افزایش دهد.

چرا در تابستان فشار چیلر بیشتر از زمستان است؟

با افزایش دمای هوای ورودی کندانسور، برای دفع گرما معمولاً دمای تقطیر بالاتری لازم می‌شود؛ در نتیجه فشار سمت بالا نیز افزایش پیدا می‌کند. معیار درست، مقایسه با شرایط طراحی همان دستگاه است.

بالا رفتن فشار کندانسور چه اثری روی کمپرسور دارد؟

بالا رفتن نسبت تراکم می‌تواند مصرف توان و دمای دهش را افزایش دهد و راندمان را کاهش دهد. بررسی دمای دهش و محدوده عملکرد مجاز باید مطابق کاتالوگ مدل واقعی کمپرسور انجام شود.

چک‌لیست پایانی چیلر انار

برای تشخیص سریع‌تر، پنج داده را کنار هم ثبت کنید: نوع مبرد، فشار رفت و برگشت، دمای واقعی هوای ورودی کندانسور، دمای خط مایع و آمپر کمپرسور. در چیلر آب‌خنک، دمای آب ورودی و خروجی کندانسور و دبی آب نیز ضروری است. به‌جای شارژ یا تخلیه عجولانه مبرد، ابتدا علت افت توان دفع حرارت را پیدا کنید.

اگر برای پروژه جدید به ظرفیت سرمایشی مناسب نیاز دارید، مشخصات چیلرهای صنعتی انار و نمونه چیلر ۸ تن انار را ببینید. ظرفیت کندانسور و شرایط هوای محل نصب باید از مرحله انتخاب دستگاه در نظر گرفته شوند.

منابع فنی

• Danfoss Ref Tools – علت‌های بالا رفتن فشار تقطیر در کندانسور هواخنک
• Danfoss – چک‌لیست عیب‌یابی فشار بالا و شارژ مبرد
• Copeland – نقش فشار کندانس و نسبت تراکم در دمای کمپرسور
