حباب در سایدگلاس چیلر همیشه نشانه کمبود گاز نیست. کمبود مبرد فقط یکی از علت‌هاست؛ افت فشار در خط مایع، سابکول ناکافی و تغییر شرایط کارکرد نیز می‌توانند حباب ایجاد کنند. بنابراین قبل از اضافه کردن مبرد، باید فشار، دما و عملکرد دستگاه کنار هم بررسی شوند.
این مقاله ادامه آموزش منتشرشده در پیج چیلر انار است. در آن پروژه هم ابتدا شرایط سیستم بررسی شد و سپس شارژ مبرد تنظیم شد. در ادامه، با عکس‌های واقعی همان دستگاه، روش درست خواندن سایدگلاس و مسیر عیب‌یابی را توضیح می‌دهیم.
سایدگلاس دقیقاً چه چیزی را نشان می‌دهد؟
سایدگلاس یا سایت گلاس (Sight Glass) دریچه‌ای برای مشاهده وضعیت مبرد در محل نصب آن است. در بسیاری از مدارها، آن را در خط مایع، بعد از فیلتر درایر و قبل از شیر انبساط نصب می‌کنند. دو موضوع را باید جدا بررسی کرد: ظاهر جریان مبرد و، در مدل‌های مجهز به این قابلیت، رنگ نشانگر رطوبت.
- ظاهر جریان: حباب یا حالت کف‌آلود می‌تواند بیانگر وجود بخار در جریان مایع باشد؛ اما به‌تنهایی مقدار شارژ یا علت عیب را مشخص نمی‌کند.
- نشانگر رطوبت: رنگ بخش حساس به رطوبت را با راهنمای همان مدل مقایسه کنید. در بسیاری از مدل‌ها سبز به معنی خشک و زرد به معنی مرطوب است. نوشته‌ها و رنگ‌های چاپ‌شده دور شیشه، راهنمای مقایسه‌اند؛ خودِ نشانگر نیستند.
پس زرد شدن نشانگر، با حباب‌دار شدن جریان یک معنی ندارد. توضیحات سازنده درباره این دو عملکرد را می‌توانید در راهنمای سایدگلاس Sporlan ببینید.
علت حباب سایدگلاس چیست؟
۱. کمبود مبرد
وقتی مایع کافی به خط مایع نمی‌رسد، ممکن است حباب مشاهده شود. برای بررسی این احتمال، وضعیت شارژ، نشتی احتمالی و اندازه‌گیری‌های مدار باید با روش توصیه‌شده سازنده ارزیابی شوند. حباب به‌تنهایی برای تأیید کمبود مبرد کافی نیست.
۲. افت فشار در مسیر مایع
گرفتگی فیلتر درایر، شیر نیمه‌باز، مسیر نامناسب یا اختلاف ارتفاع زیاد می‌تواند فشار مبرد را کاهش دهد. اگر حاشیه سابکول کافی نباشد، بخشی از مایع به بخار تبدیل می‌شود؛ این پدیده «فلش‌گاز» نام دارد. حتی با وجود مقدار کافی مبرد هم ممکن است چنین حالتی رخ دهد. توضیح فنی دانفوس درباره افت فشار و فلش‌گاز.
۳. سابکول ناکافی یا گرم شدن خط مایع
اگر دمای مایع به دمای اشباع آن در فشار محل نزدیک باشد، افت فشار یا جذب گرما در ادامه مسیر می‌تواند باعث تشکیل بخار شود. تمیزی کندانسور، عملکرد فن‌ها، گردش هوا و عبور خط مایع از کنار منابع گرما باید بررسی شوند. صرف مشاهده سابکول پایین نیز مجوز اضافه کردن مبرد نیست؛ ابتدا باید علت مشخص شود. راهنمای دانفوس برای سابکول ناکافی.
۴. تغییرات موقت فشار و کنترل فن
در بعضی سیستم‌ها، شروع کار فن کندانسور یا تغییر کنترل فشار تقطیر می‌تواند موقتاً حباب ایجاد کند. رفتار گذرا را از حباب مداوم در کارکرد پایدار جدا کنید. اگر حباب پس از پایدار شدن شرایط ادامه دارد یا با افت عملکرد همراه است، بررسی بیشتری لازم است. علت‌های حباب پیش از شیر انبساط در Ref Tools.
عکس‌های واقعی از دستگاه چیلر انار

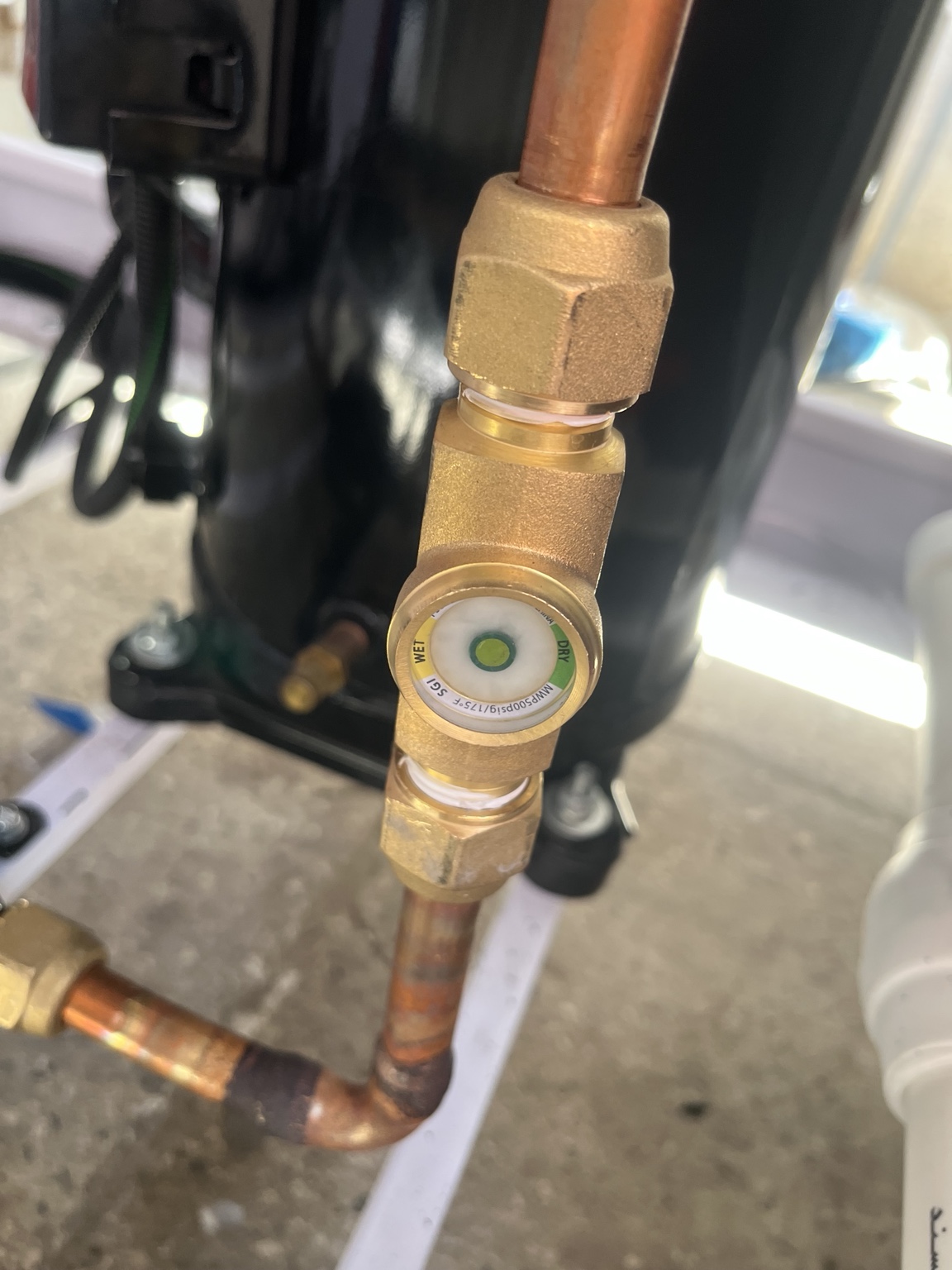

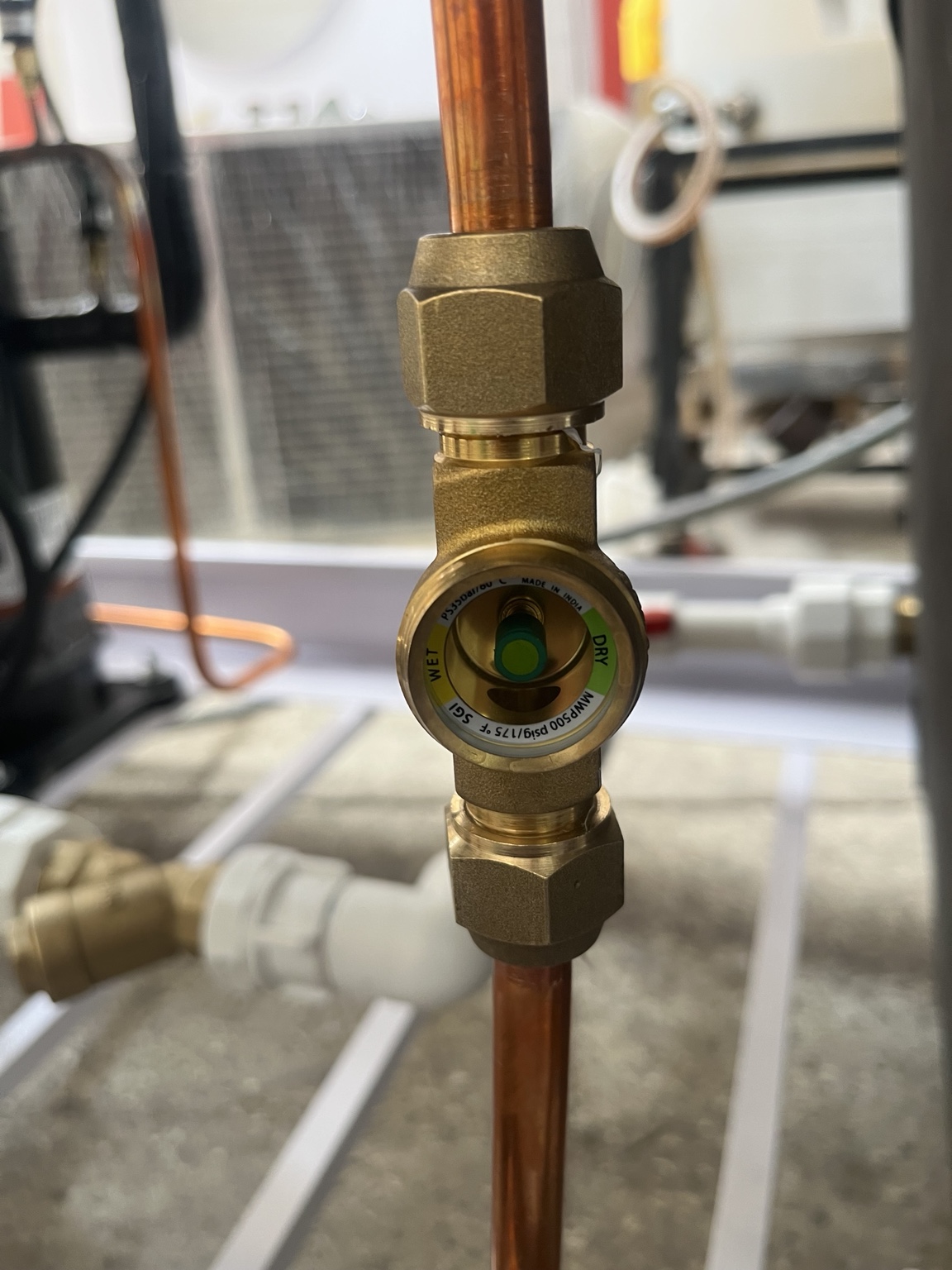

دو عکس زیر در جریان بررسی همان دستگاه ثبت شده‌اند. تفاوت ظاهر شیشه قابل مشاهده است، اما عکس ثابت، مقدار دقیق شارژ و علت تغییر را اثبات نمی‌کند؛ نتیجه عیب‌یابی باید به اندازه‌گیری‌ها و شرایط کارکرد متکی باشد.
چک‌لیست بررسی حباب سایدگلاس
- شرایط کارکرد را ثبت کنید: نوع مبرد، دمای محیط، دمای آب ورودی و خروجی، وضعیت بار و فن‌ها. اندازه‌گیری را پس از پایدار شدن عملکرد انجام دهید.
- فشار و دما را هم‌زمان بخوانید: فشار ساکشن و سمت فشار قوی، همراه با دمای واقعی لوله‌ها ثبت شوند. یک فشار ثابت برای همه چیلرها معیار شارژ صحیح نیست.
- سابکول و سوپرهیت را محاسبه کنید: فشار و دما باید مربوط به محل اندازه‌گیری موردنظر باشند. استفاده از فشار کمپرسور و دمای نقطه‌ای دورتر، بدون در نظر گرفتن افت فشار، می‌تواند نتیجه را گمراه‌کننده کند.
- مسیر مایع و دفع حرارت را بررسی کنید: فیلتر درایر، شیرها، مسیر لوله، کندانسور و فن‌ها بررسی شوند. افت دمای غیرعادی در درایر یک سرنخ است؛ برای قضاوت درباره محدودیت جریان، افت فشار نیز اهمیت دارد.
- در پایان درباره شارژ تصمیم بگیرید: نتیجه اندازه‌گیری‌ها را با مشخصات دستگاه و روش سازنده مقایسه کنید. اگر کمبود مبرد تأیید شد، علت آن، از جمله نشتی احتمالی، بررسی شود.
سابکول و سوپرهیت را چگونه بخوانیم؟
سابکول = دمای اشباع مایع در فشار محل اندازه‌گیری − دمای واقعی خط مایع
سوپرهیت = دمای واقعی لوله مکش − دمای اشباع بخار در فشار همان محل
برای مبردهای مخلوط دارای لغزش دمایی، از ستون Bubble برای سابکول و از ستون Dew برای سوپرهیت استفاده می‌شود. دمای آب مخزن جای دمای مبرد یا لوله را نمی‌گیرد. روش اندازه‌گیری فشار و دما در یک محل در راهنمای فشار–دمای Honeywell توضیح داده شده است.
مثال آموزشی: اگر دمای اشباع مایع ۴۵ و دمای واقعی خط مایع ۴۰ درجه سانتی‌گراد باشد، سابکول ۵ درجه است. این مثال فقط روش محاسبه را نشان می‌دهد؛ مناسب بودن عدد به طراحی و شرایط کار دستگاه بستگی دارد.
پرسش‌های رایج
تا وقتی حباب هست، گاز اضافه کنیم؟
خیر. ممکن است ریشه مشکل افت فشار یا گرم شدن خط مایع باشد. شارژ باید طبق روش سازنده و با بررسی مجموعه اندازه‌گیری‌ها انجام شود، نه صرفاً برای شفاف کردن شیشه.
سبز بودن نشانگر یعنی شارژ مبرد درست است؟
خیر. رنگ نشانگر درباره وضعیت رطوبت اطلاعات می‌دهد و معیار مقدار مبرد داخل مدار نیست.
با چرخاندن پیچ شیر انبساط حباب را برطرف کنیم؟
حباب پیش از شیر انبساط، به‌تنهایی دلیل تغییر تنظیم آن نیست. ابتدا شرایط ورود مایع و سوپرهیت بررسی شود؛ تنظیم شیر بدون شناخت علت، می‌تواند عیب‌یابی را دشوارتر کند.
قاعده کاربردی: سایدگلاس یک نشانه برای شروع بررسی است. تصمیم درست از کنار هم گذاشتن فشار، دما، سابکول، سوپرهیت و عملکرد واقعی چیلر به دست می‌آید.
نسخه تصویری این آموزش را در پست سایدگلاس پیج چیلر انار ببینید. برای بررسی دستگاه خود، نوع مبرد و اندازه‌گیری‌های بالا را آماده کنید و از طریق صفحه تماس با چیلر انار با ما در ارتباط باشید.
