چیلر چگونه کار می‌کند؟ آموزش کامل سیکل تبرید و عملکرد چیلر صنعتی

چیلر چگونه کار می‌کند و چطور می‌تواند آب یک دستگاه صنعتی، قالب تزریق یا خط تولید را در دمای مشخص نگه دارد؟ برای درک نحوه کار چیلر تراکمی لازم نیست متخصص تبرید باشید. کافی است بدانید چیلر گرما را از آب می‌گیرد و به محیط دیگری منتقل می‌کند؛ یعنی برخلاف تصور رایج، «سرما تولید نمی‌کند».

چیلر چیست و چه کاری انجام می‌دهد؟

چیلر دستگاهی است که با کمک یک چرخه تبرید، گرمای آب یا سیال فرایندی را می‌گیرد. آب خنک‌شده به دستگاه مصرف‌کننده می‌رود، گرمای آن را جذب می‌کند و دوباره برای خنک‌شدن به چیلر برمی‌گردد. با این گردش پیوسته، دمای تجهیزات و فرایندهای صنعتی کنترل می‌شود.

در چیلر تراکمی، چهار جزء اصلی این کار را انجام می‌دهند: اواپراتور، کمپرسور، کندانسور و شیر انبساط. پمپ، مخزن، کنترلر و تجهیزات حفاظتی هم برای گردش آب و عملکرد ایمن دستگاه به کار می‌روند.

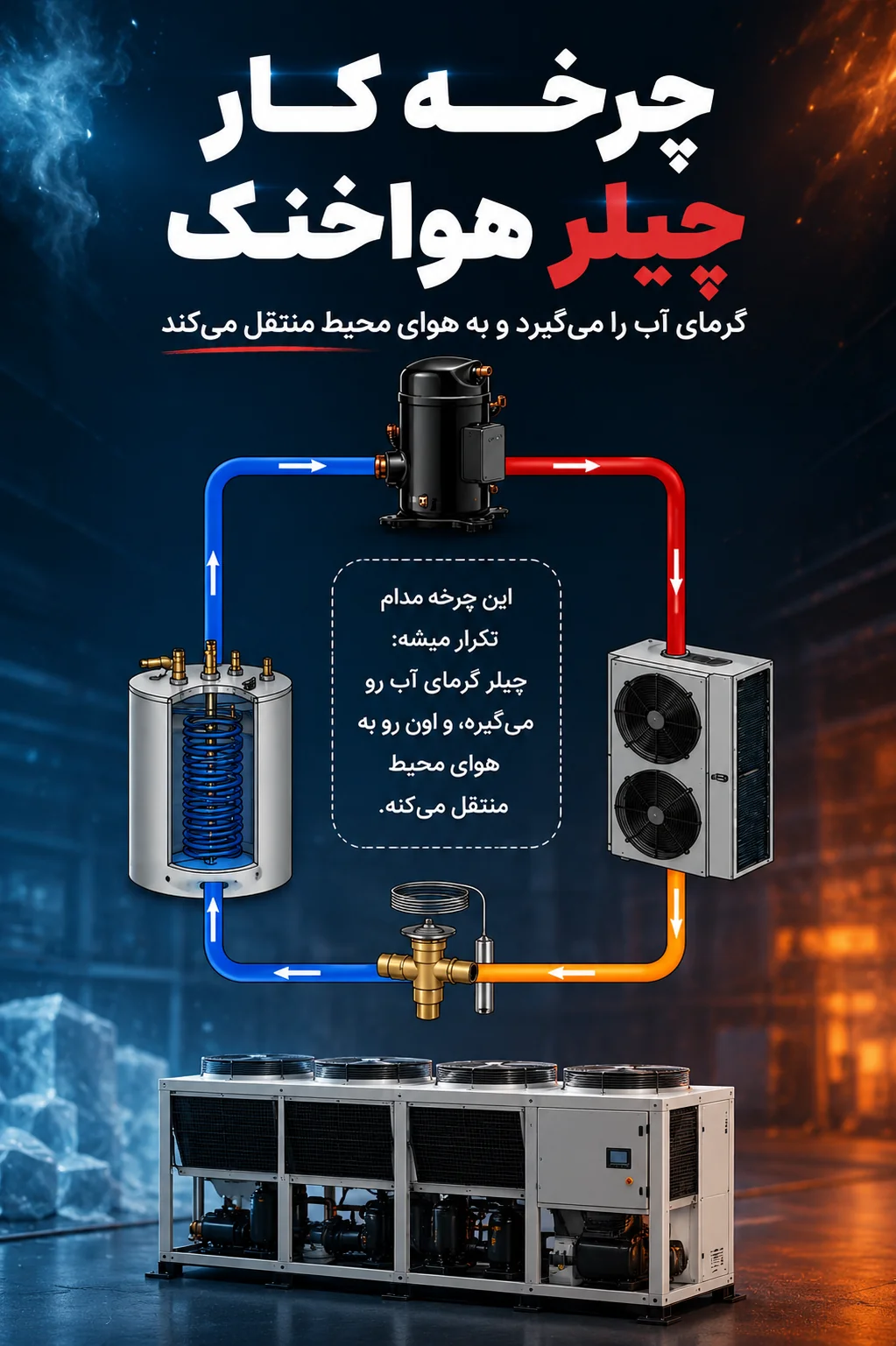

مراحل کار چیلر تراکمی؛ از آب گرم تا آب سرد

۱. اواپراتور: گرفتن گرما از آب

آب برگشتی از دستگاه مصرف‌کننده وارد بخش تبادل حرارت چیلر می‌شود. مبردِ کم‌فشار در اواپراتور گرمای آب را جذب می‌کند و تبخیر می‌شود؛ در نتیجه آب خنک‌تر شده و به مدار مصرف برمی‌گردد. بسته به طراحی چیلر، اواپراتور می‌تواند صفحه‌ای، پوسته‌ولوله یا نوع دیگری باشد.

۲. کمپرسور: افزایش فشار و دمای بخار مبرد

بخار مبرد از اواپراتور به کمپرسور می‌رسد. کمپرسور با مصرف برق، فشار بخار مبرد را بالا می‌برد و معمولاً دمای آن نیز افزایش می‌یابد. این افزایش فشار شرایط را برای دفع گرما در کندانسور فراهم می‌کند.

۳. کندانسور: انتقال گرما به محیط

مبرد پرفشار در کندانسور گرمایش را به هوا یا آب خنک‌کننده می‌دهد و از بخار به مایع تبدیل می‌شود. در چیلر هواخنک این دفع گرما عمدتاً با جریان هوا و فن انجام می‌شود؛ در چیلر آب‌خنک انتقال گرما به مدار آب کندانسور صورت می‌گیرد.

۴. شیر انبساط: افت فشار مبرد

مبرد مایع پس از عبور از شیر انبساط با افت فشار روبه‌رو می‌شود. بخشی از مبرد در این فرایند تبخیر آنی می‌کند و دمای مخلوطِ ورودی به اواپراتور کاهش می‌یابد. سپس چرخه جذب گرما دوباره آغاز می‌شود.

آب چیلر چطور به دمای تنظیم‌شده می‌رسد؟

فرض کنید کنترلر روی ۱۰ درجه سانتی‌گراد تنظیم شده است. پمپ، آب را میان مخزن یا مبدل و دستگاه مصرف‌کننده به گردش درمی‌آورد. وقتی دمای آب بالاتر از محدوده تعیین‌شده باشد، سیستم برودتی در صورت برقرار بودن شرایط ایمنی وارد مدار می‌شود. پس از رسیدن آب به دمای هدف، کنترلر می‌تواند کمپرسور را متوقف کند؛ با گرم‌شدن مجدد آب، کمپرسور مطابق اختلاف دمای تنظیمی و زمان‌های حفاظتی دوباره روشن می‌شود.

نکته مهم: زمان روشن‌بودن کمپرسور فقط به حجم مخزن وابسته نیست؛ بار حرارتی خط تولید، دمای محیط، دبی آب، ظرفیت واقعی چیلر و تنظیمات کنترلر نیز تعیین‌کننده‌اند.

تفاوت چیلر هواخنک و آب‌خنک چیست؟

تفاوت اصلی در روش دفع گرمای کندانسور است، نه در اصل چرخه تبرید. چیلر هواخنک گرما را به هوای محیط منتقل می‌کند و معمولاً به مدار آبِ برج خنک‌کننده نیاز ندارد. چیلر آب‌خنک برای دفع گرما از مدار آب کندانسور استفاده می‌کند که اغلب به برج خنک‌کننده متصل است؛ بنابراین تأسیسات جانبی و نگهداری متفاوتی دارد.

برای انتخاب میان انواع دستگاه‌ها، این مطلب را نیز بخوانید: مقایسه مینی‌چیلر و چیلر مرکزی.

چه عواملی بر عملکرد واقعی چیلر اثر می‌گذارند؟

• بار حرارتی واقعی: ظرفیت باید از روی گرمای ورودی فرایند محاسبه شود، نه صرفاً حجم مخزن.
• دبی و کیفیت گردش آب: دبی نامناسب یا گرفتگی صافی و مبدل می‌تواند عملکرد و ایمنی دستگاه را مختل کند.
• شرایط کندانسور: کثیفی فین‌ها، ضعف فن یا کمبود گردش آب کندانسور موجب افت راندمان می‌شود.
• کنترل و شارژ صحیح مبرد: ارزیابی فنی باید با فشار، دمای اشباع، سوپرهیت، سابکول و شرایط کاری انجام شود؛ مشاهده حباب سایدگلاس به‌تنهایی برای تشخیص کمبود مبرد کافی نیست.

برای آشنایی با مورد آخر، مقاله علت حباب در سایدگلاس چیلر را ببینید.

سؤالات رایج درباره عملکرد چیلر

آیا چیلر هوای محیط را سرد می‌کند؟

چیلر صنعتی در حالت معمول آب یا سیال فرایندی را سرد می‌کند. در سامانه تهویه مطبوع، آب سرد چیلر می‌تواند در فن‌کویل یا هواساز برای خنک‌کردن هوا استفاده شود.

آیا کمپرسور چیلر باید همیشه روشن بماند؟

خیر. اگر بار حرارتی کمتر از ظرفیت دستگاه باشد، کنترلر می‌تواند کمپرسور را به‌صورت دوره‌ای روشن و خاموش کند. البته برای بعضی کاربردهای صنعتی، چیلر باید برای کار طولانی‌مدت و مداوم متناسب با بار فرایند انتخاب شود.

چرا چیلر به دمای تنظیم‌شده نمی‌رسد؟

کم‌بودن ظرفیت نسبت به بار واقعی، ضعف گردش آب، مشکل در دفع گرمای کندانسور یا ایراد در مدار تبرید از دلایل احتمالی‌اند. تشخیص قطعی به اندازه‌گیری و بررسی فنی نیاز دارد.

برای انتخاب چیلر صنعتی چه اطلاعاتی لازم است؟

اگر برای قالب تزریق، دستگاه لیزر، کوره القایی یا خط تولید به چیلر نیاز دارید، حجم آب، دمای ورودی و خروجی موردنیاز، دبی گردش، بار حرارتی و دمای محیط را مشخص کنید. کارشناسان چیلر انار با این اطلاعات می‌توانند ظرفیت و نوع مناسب دستگاه را بررسی کنند. برای مشاهده محصولات و ارتباط با مجموعه به وب‌سایت چیلر انار مراجعه کنید.
